ATM210/H气溶胶发生器
一、简介
ATM210/H气溶胶生成器按照VDI 3491指南产生具有已知特性的气溶胶。这个特殊型号可以将气溶胶产生到加压容器中（高达10bar）。其设计确保了高度稳定的颗粒大小分布和浓度，具有高可重复性和高气溶胶输出。该发生器适用于各种液体，例如DEHS或PAO（Emery 3004），它还可以用于分散PSL参考材料。
ATM210/H气溶胶发生器设计用于与外部加压空气供应一起使用，压力调节阀和压力表位置合理，使仪器易于安全操作。液体储罐安排在气溶胶发生器的底座内部。
为了满足安全要求，在液体储罐中安装了安全保护阀，所有液体组件均获得了最高20bar的压力认证。
图1 ATM210/H气溶胶发生器
二、优势
Ø在高达10bar的压力容器中生成气溶胶
Ø为多分散气溶胶，主要粒径在1微米以下
Ø具有优秀和稳定的颗粒大小分布
Ø通过改变喷嘴压力，可以在宽范围内调节粒子产生速率
Ø适用于生产乳胶气溶胶
三、应用
Ø在正压环境中产生气溶胶
ØHEPA和ULPA过滤器及滤料的测试
Ø流场示踪
Ø洁净间评价
四、原理
ATM210/H气溶胶发生器的关键部分是一个全不锈钢制成的新型雾化喷嘴。它采用了基于喷射原理的两相流喷嘴，并与靠近喷雾口的挡板结合使用。这个集成的颗粒冲击部分去除了粗喷雾液滴，导致主要粒径在1微米以下的颗粒大小分布。所需的压缩空气经过HEPA过滤器进行清洁。压力调节阀和压力表便于调节雾化器的压力。雾化器容器外部的液位指示器允许用户在操作过程中检查液位。

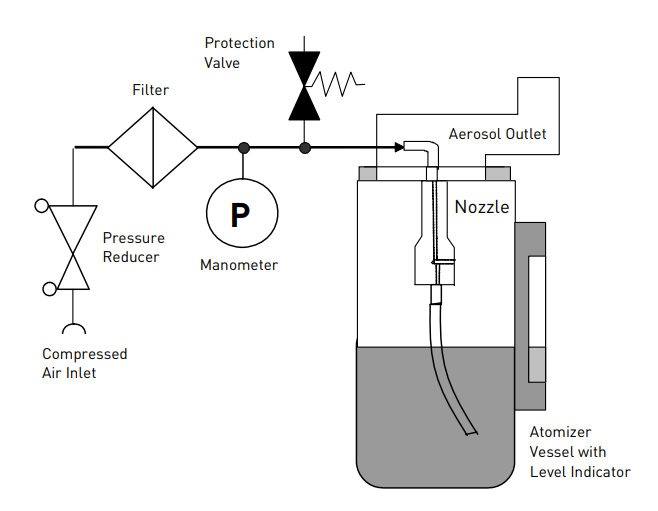

图2 ATM210/H气溶胶发生器原理图
五、细节
ATM210/H提供标准型和高流量型（ATM210/H）两种型号。两种仪器之间唯一的区别是不锈钢雾化喷嘴的设计（公共实用专利保护），用户可以轻松更换。ATM210/H的气溶胶输出量几乎是标准型的十倍（详见规格说明）。
六、技术参数
Ø最大流量：2500l/h
Ø质量流量：最大20g/h
Ø不间断工作时间：约3h
Ø耐正压：最大10bar
Ø气溶胶物质：DEHS、PAO、石蜡油、PSL悬浮液等
Ø填料量：75ml
Ø安全阀泄压值：15bar
Ø气溶胶出口：直径19mm
Ø压缩空气连接：快接
Ø外接压缩空气：最大15bar
Ø尺寸（高*宽*长）：230*200*240mm
Ø重量：4.9kg
Ø数目浓度：
n 总数目浓度：大于108个/cm3
n 0.2μm：约2*107个/cm3
n 0.5μm：约5*105个/cm3
n 1.0μm：约1*105个/cm3
n 0.3-0.5μm：约1.5*107个/cm3
n 0.5-1.0μm：约8*106个/cm3
Ø 中直径：0.1-0.5μm
附：ATM210/H气溶胶发生器在环境条件下发生出来的粒径分布（使用TSI公司生产的SMPS测试得到）
图3 ATM210/H发生DEHS气溶胶测试得的粒径分布（SMPS测得）
