一、产品简介
气溶胶发生器ATM240/S用于从含有大量>1µm颗粒的悬浮液（例如盐溶液、糖溶液）中产生气溶胶。
通过使用氯化钾悬浮液（＞5wt.-%）操作发生器，可形成符合ISO16890-2要求的固体气溶胶，中等试验流速高达64m³/h。

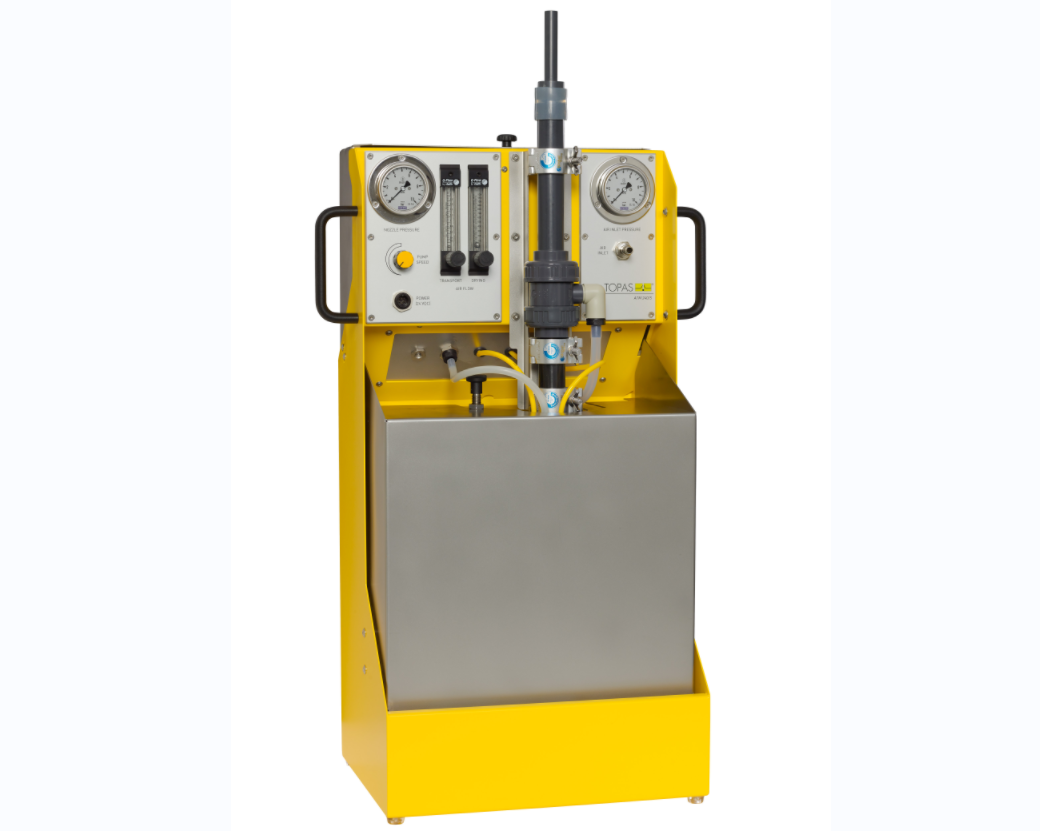

图1 雾化气溶胶发生器ATM 240/S（采用气溶胶干燥技术生成气溶胶）
二、应用
l 根据ISO 16890-2标准进行空气过滤器分级效率测试
l 气溶胶分析仪器的校准和验证
l 粗粒鼠尾草气溶胶的医学研究（空气动力学质量中值直径MMAD高达8µm）
三、特性
l 根据 VDI 3491-2，随着时间的推移稳定产生气溶胶
l 粒径范围为0.01-10 µm的高浓度的气溶胶
l 设计紧凑、节省空间，配备气溶胶干燥器
l 准备迅速（初始阶段短，易于清洁和维护）
四、工作原理
待雾化的悬浮液（气溶胶物质）通过ATM 240/S气溶胶腔室内的单物质喷嘴进行分散。
液体分散并形成广泛分布（多分散）的雾滴气溶胶（主体气溶胶）。由于惯性和重力沉降，大液滴在生成后立即离开主体气溶胶。干燥的吹扫气流进入气溶胶形成室，将剩余的液滴输送回溶液中，同时启动液滴干燥过程。为确保测试气溶胶的干燥稳定性，气溶胶通过干燥段后离开发生器。
图2 ATM240/S雾化发生器的工作原理
五、详细说明
发生器出口处的颗粒浓度可通过吹扫/输送流量进行调节，该流量调节范围为18-130L/h。
下图显示了使用15 wt.-%氯化钾水溶液进行气溶胶发生，吹扫/输送流对粒度分布的影响。
图3 生成的氯化钾气溶胶的粒度分布
（分析方法的组合：实线=差分电迁移率分析；虚线=飞行时间光谱法；
有效氯化钾颗粒密度为1.98g/cm³，用于转化内在测量的等效颗粒直径）
下图为生成的氯化钾颗粒的典型形态和表面特征，
图4 生成的氯化钾气溶胶粒子的形态和形貌(扫描电子显微镜:放大10000倍)
六、配件（可选）
l EAN581，用于气溶胶的静电中和
l 激光气溶胶光谱仪(例如:LAP 322、LAP 323, LAP 340)用于测定颗粒大小和浓度
七、技术参数
流量 | 10～24m³/h |
总流量 | 218～330 L/h |
--传送气溶胶流量 | 18～30 L/h |
--干燥流量 | 200L/h |
粒子产生速率 ＜0.1um | 15%(w/w),KCl，≤4×109 #/s |
--亚微米粒子< 1 µm | 9.8×106-2.8×107/S |
--微米(1µm-20µm) | 1.3×105-6.2×105/S |
气溶胶物质 | 氯化钾溶液，氯化钠溶液 |
粒径范围 | 0.01～10um（KCl） |
容量 | 100～300mL |
气溶胶出口 | Φ13mm（内径） |
电源 | 110～230VAC,50/60 Hz，24VDC，2A |
压缩空气 | 5 bar，0.5 m3/h,（除油干燥） |
尺寸(w×h×d) | 900×400×300 mm |
重量 | 25kg |
依据标准 | VDI 3491-2, ISO16890-2 |
