一、产品简介
气溶胶发生器ATM241是一种液滴发生器，专门用于产生高浓度的气溶胶，并具有极高的稳定性（VDI-3491）。
主要应用是根据VDI 2083和DIN EN ISO 14644标准在超大型洁净室中生成示踪剂颗粒或验证测试。
带有4个狭缝喷嘴的模块安装在几乎封闭的不锈钢容器中。喷嘴连接外部压缩空气源。操作过程中所有喷嘴必须浸入气溶胶液体中。

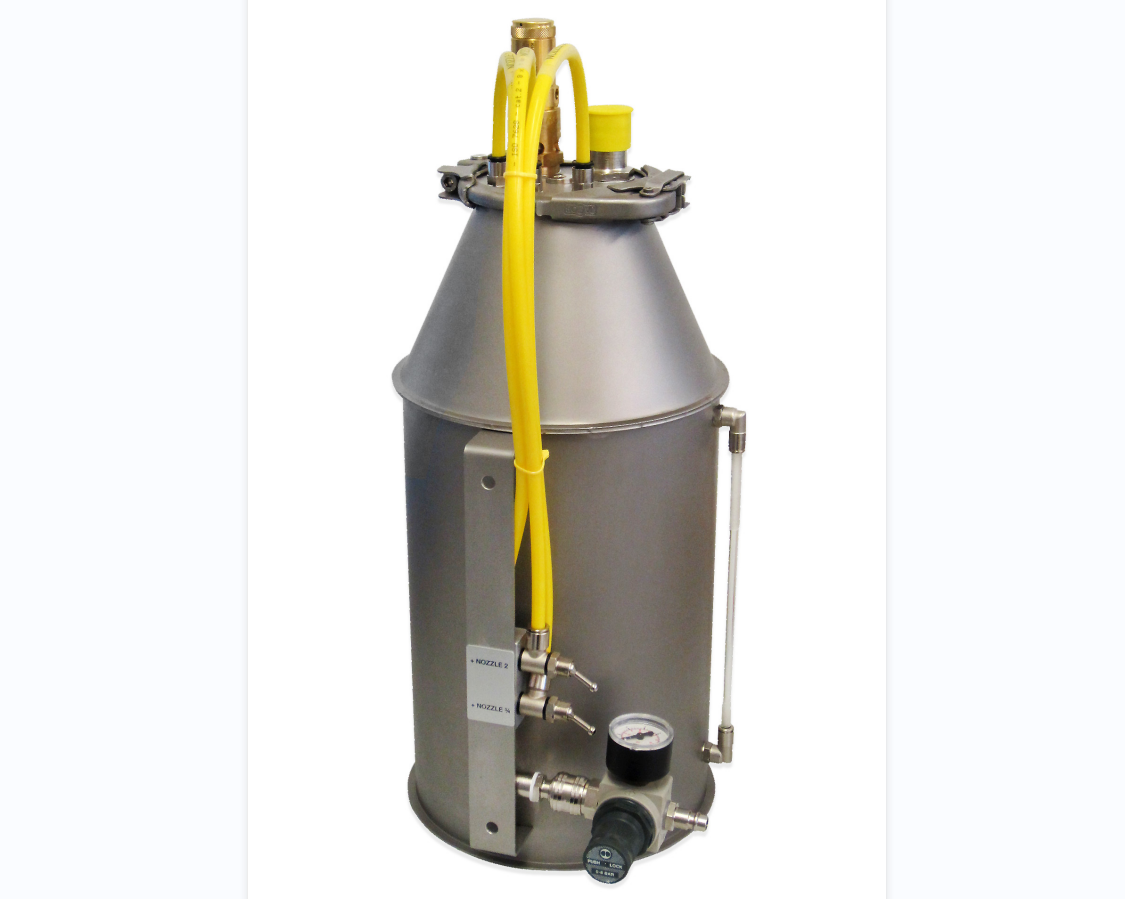

图1 雾化气溶胶发生器ATM 241
二、特殊优势
l ·确定和高度稳定的粒子数浓度
l ·生成的粒度分布高度一致
l ·产生多分散气溶胶，主要是<1μm
l ·通过改变喷嘴压力和连接喷嘴的数量，颗粒产生率可以在很宽的范围内变化
三、应用
l ·大的洁净室中验证测量
l ·HEPA和ULPA过滤介质的测试
l ·示踪粒子的产生
四、工作原理
ATM241系列的主要部件是一种新型喷嘴（专利），可产生非常细的气溶胶。下图显示了这种喷嘴的示意图。从喷嘴排出的气流在进入液体的地方产生负压，从而携带小液滴。当空气穿过液体时，液体就像挡板可以分离较大的颗粒。它们保留在储液器中。
图2 ATM241雾化发生器喷嘴的工作原理
五、详细说明
气溶胶发生器的容器包含4个垂直级联狭缝喷嘴，具有相同的间隙。喷嘴与外部压缩空气源相连。喷嘴通过标准快速接头连接到外部压缩空气源。
ATM241喷嘴1连续运行，喷嘴2或3或4可以独立添加。由于这个特性和不同的气压，可以实现宽范围的气溶胶质量流量。ATM241含安全阀，在大约0.012bar压力下释放。
图3 喷嘴压力和喷嘴数量对气溶胶体积流量的影响
六、技术参数
粒径（DEHS） | 0.1～1um（中值粒径0.1-0.5um） |
粒子浓度 | ＞108 P/cm3 |
质量流量 | 20～240g/h（DEHS） |
气溶胶物质 | DEHS，PAO，PSL悬浮液，盐溶液 |
喷嘴数量 | 4个，可独立切换 |
填充量 | 4.7～8L |
喷嘴压力 | 1～5×105Pa (1～5 bar) |
尺寸 | 480×250×200 mm |
重量 | 6.2kg |
