一、简介

便携式的气流流型检测仪CFG 291用于生成高度可见的静止雾气，用于可视化空气流动。它结合了先前型号CFG 290的便携设计，优化了流体导向，并配备了专门开发的蒸发器。气流流型检测仪主要用于根据ISO 14644标准系列或VDI 2083-3指南的要求进行洁净室系统的初验和例行检查，以检测洁净室元件的过渡区域的泄漏，证明层流置换流的存在或可视化洁净室的正压水平。

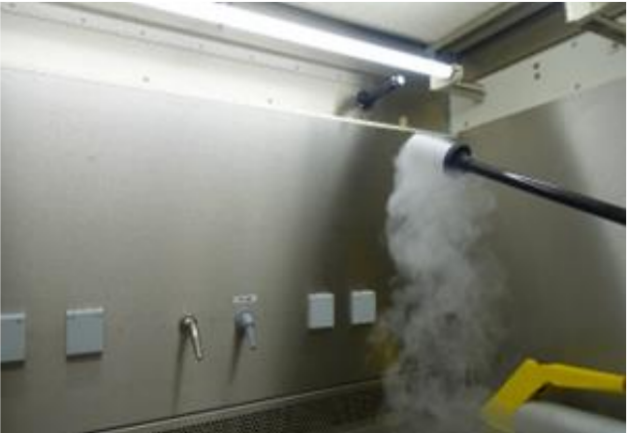

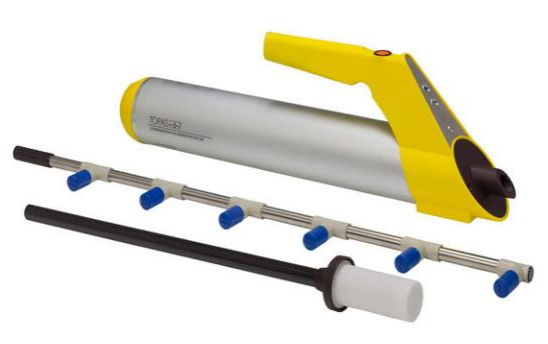

图1   CFG291气流流型检测仪（带低输出探头）

二、工作原理

TopFog 液体（多元醇的水溶性混合物）从液罐输送到蒸发器筒，其蒸发温度为温度约300℃并膨胀至冷却器单点探头。由此形成均匀凝结和团聚的雾。

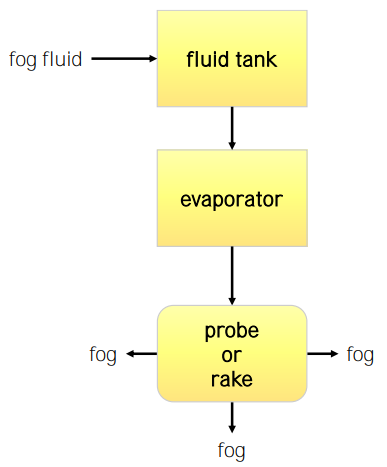

图2 CFG291工作原理

三、应用

Ø 房间内空气流动的可视化

Ø 符合标准的洁净室系统的验收和例行测试

Ø 对房间或封闭区域进行可视泄漏测试

Ø 对各种传感器（烟雾探测器、PM传感器）进行功能测试

四、特点

Ø 可以在不同方向进行操作（密封的液体箱）

Ø 几乎连续运行（可更换电池）

Ø 客户可以轻松在现场更换蒸发器模块

Ø 将雾气低冲击地输入到环境空气流中（特殊的排放探头）

Ø 醇基水雾，更加符合FDA和GMP国际国内法规

Ø 产生的水雾具有中性浮力（D50在1微米左右），更加能真实客观的以视觉的方式表现气流的层流和湍流

Ø 具有低残留的特点

Ø 出口以近似自然弥散的方式扩散到测试环境中，不改变现有的气流流型

五、细节

CFG 291产生的雾可以通过排放探头（点状释放）或通过分布杆（多点点状释放）释放。生成的雾高度可见，并具有足够长的持久性，可允许对空气流动进行照片或视频文档记录。

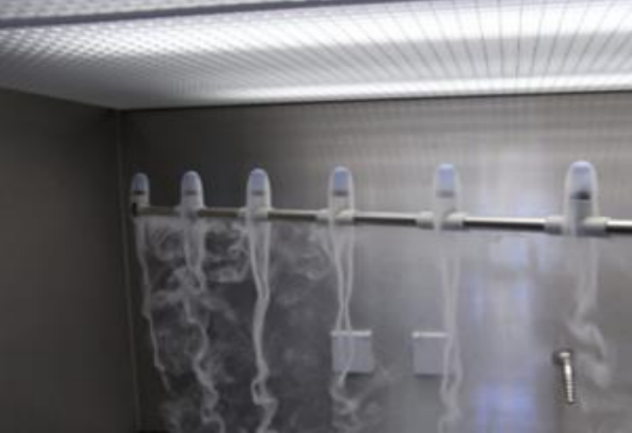

图3  借助单点探头（左）和分布杆（右）排出雾的CFG 291

六、雾化液

雾化液TopFog是无毒、无菌、无油脂，并且在足够时间后蒸发而不留下任何残留物。根据具体应用，可能需要不同的雾气密度。用于产生浓密雾气的雾化液TopFog Regular特别适用，而用于产生更透明雾气的雾化液TopFog Light则更为推荐。

七、设计

CFG 291气流流型检测仪由商业锂电池供电驱动，这些电池可以轻松取出并迅速用已充电的电池替换。因此，对电池的二次充电使得CFG291几乎连续运行成为可能。CFG 291设计成这样，以便在维护时，用户可以轻松更换单个主要组件 - 蒸发器模块。这可以将停机时间降至最低。

八、技术参数

Ø 蒸发器温度：约300℃

Ø 液体容量：60ml

Ø 液体消耗量：约2 ml/min

Ø 雾液：多元的水溶性混合物

Ø 电源：锂电池

Ø 电池参数：3.7V；3.0Ah，11.1Wh，型号18650（长68.5… 69.5 mm)，PCB保护，最小切断电流10A

Ø 尺寸：440*120*90mm

Ø 重量：1.2kg

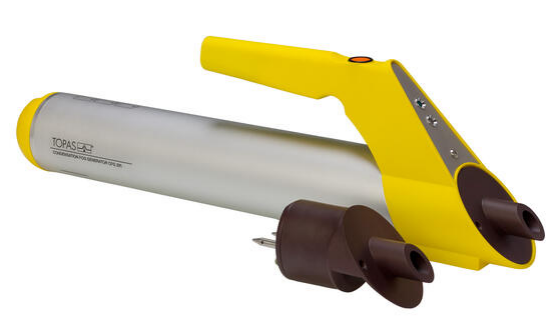

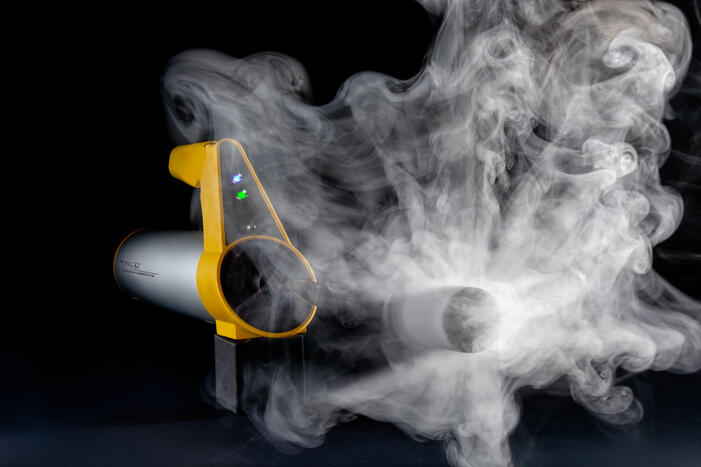

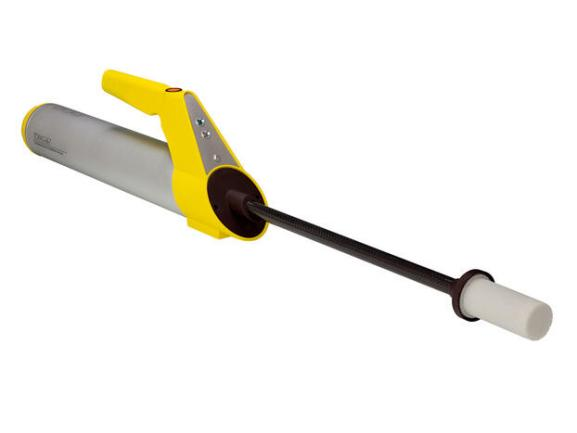

附更多图片：

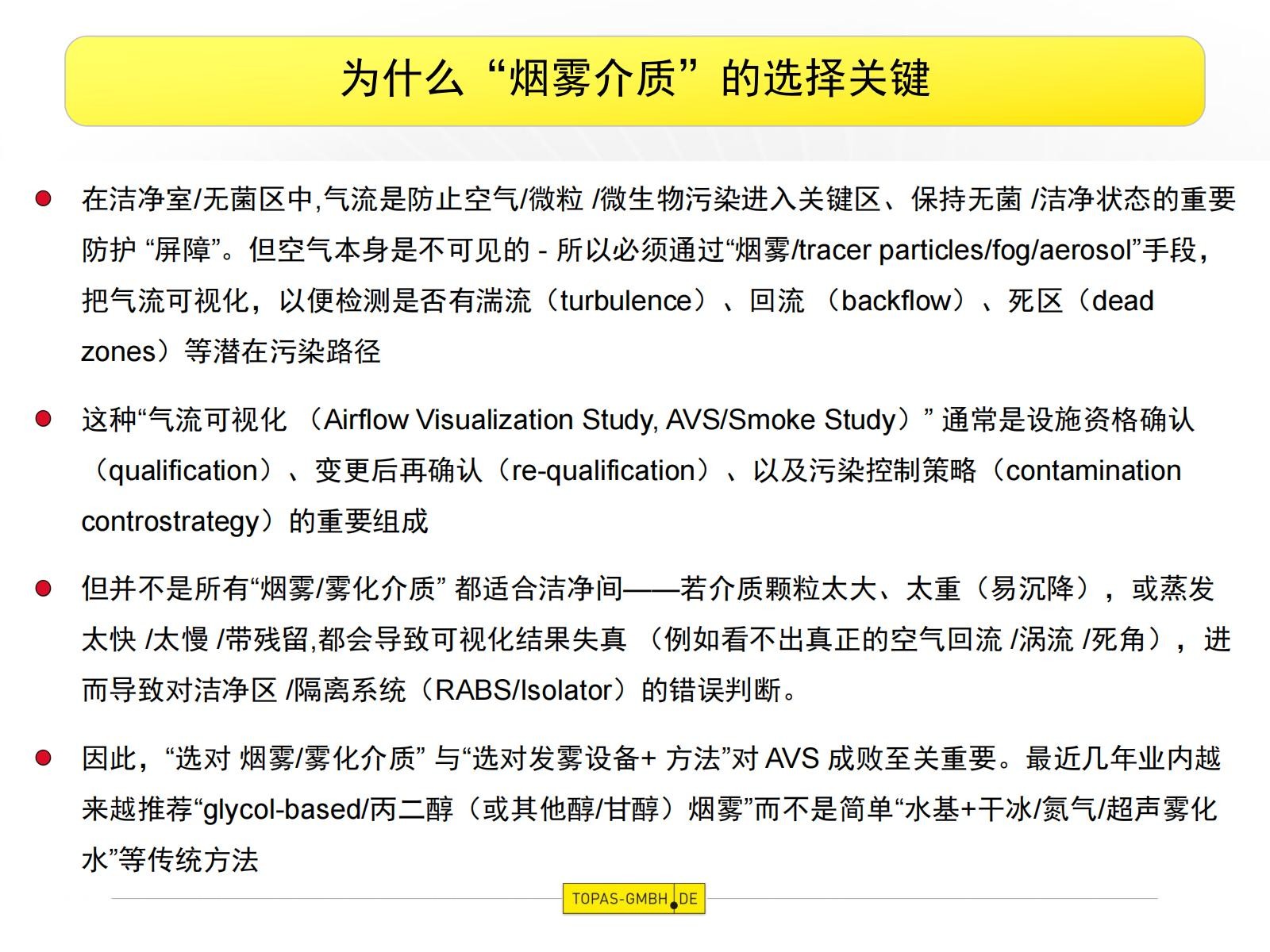

附：1.为什么选择“烟雾介质”是关键？

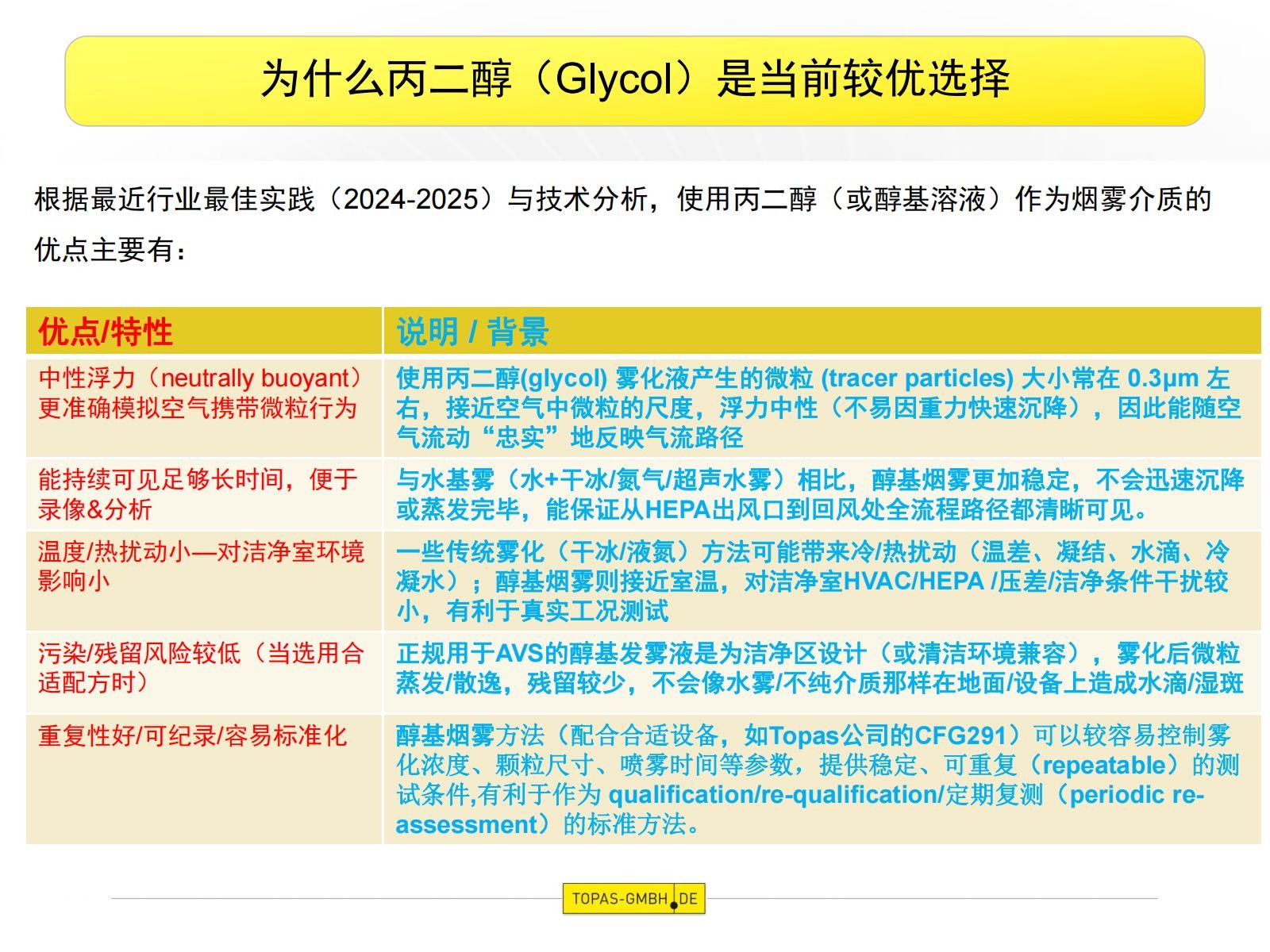

附：2.为什么要选择丙二醇作为雾液？
